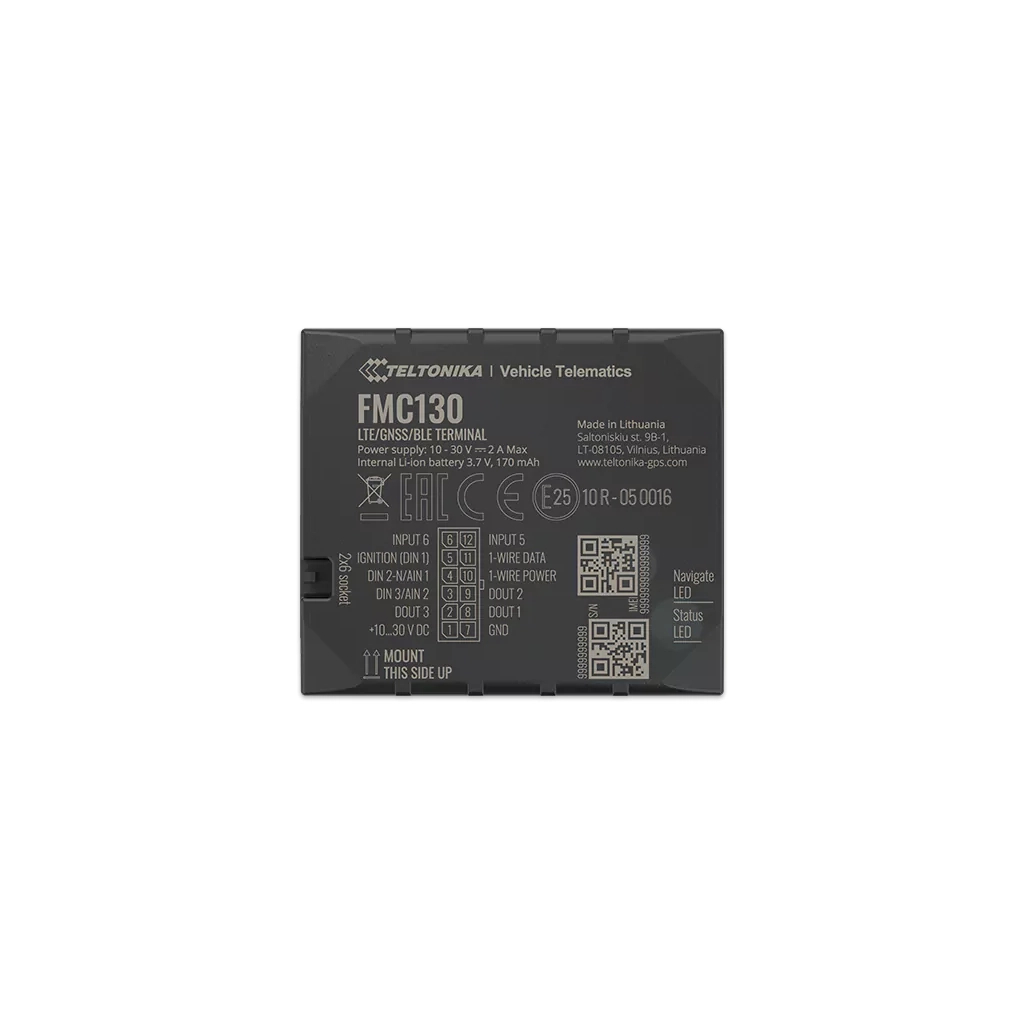

Нещодавно представлений FMC130 - це невеликий пристрій серії ПРОДВИНУТИХ трекерів з мережевим покриттям 4G (LTE Cat 1), з можливістю резервного використання 3G (UMTS) та 2G (GSM) мереж. Пристрій оснащений вбудованими антенами GNSS та LTE, що налаштовуються цифровими/цифровими/аналоговими/негативними та імпульсними входами, трьома цифровими виходами, Bluetooth модулем та резервним акумулятором.

FMC130 розроблений на існуючій платформі Teltonika FMB, тому він зберігає всі функціональні можливості FMB130 та спирається на них із використанням передових технологій.

Для початку FMC130 має негативний вхід, що дозволяє заощадити дорогоцінний час інтеграції при підключенні аксесуарів, таких як датчик дверей автомобіля, кнопка аварійної сигналізації, виявлення ременів безпеки та інших подібних датчиків або аксесуарів.

Крім того, пристрій вбудована можливість підключення імпульсного входу для точного зчитування даних витратоміра палива. Імпульсний моніторинг витрати пального набагато точніше, ніж датчики витрати пального іншого типу, що робить FMC130 ідеальним рішенням для машин з високою витратою палива, таких як крани, будівельна техніка, кар'єрні машини, сільгосптехніка.

Програмовані входи, 3 різних сценарію цифрових виходів (іммобілайзер, зумер, сигнальні лампи, дверний замок та інші сценарії), що настроюються, разом з 4G (LTE Cat 1) сумісністю, в тому числі резервною сумісністю з 3G (UMTS) і 2G (GSM), роблять це пристрій одним із найгнучкіших у світі.

Основні характеристики

Можливості GSM/GPRS/GNSS:

• Quectel EC21-AUGC, Quectel EC21-EC, Teltonika TM2500 (LTE (CaT1) / 3G (UMTS / HSPA) / 2G (GSM / GPRS) / GNSS / BLUETOOTH);
• GPRS Multi-Slot class 12 (до 240 кбіт/с);
• SMS (текст, дані);
• Вбудований приймач GNSS;
• Чутливість приймача GNSS до -165 дБм.

Особливості обладнання:

• Вбудований датчик руху;
• Вбудований Bluetooth 4.0 LE;
• Внутрішня антена GNSS із високим коефіцієнтом посилення;
• Внутрішня антена GSM із високим коефіцієнтом посилення;
• Внутрішня флеш-пам'ять 128 МБ (422400 записів);
• Літій-іонний акумулятор ємністю 170 мАг, 3,7 В (0,63 Втч).

Особливості інтерфейсу:

• Електроживлення: +10...+30 В;
• 3 цифрові входи;
• 1 негативний вхід (DIN2);
• 2 імпульсні входи (DIN1, DIN2);
• 2 аналогових входи;
• 3 цифрових виходу (підключення зовнішніх реле, світлодіода, зуммерів тощо);
• датчик температури 1-Wire;
• 1-Wire iButton;
• LVCAN RX (ВХІД 5);
• LVCAN TX (ВХІД 6);
• 2 світлодіоди, що відображають стан пристрою.

МОДУЛЬ

Назва Quectel EC21-AU, Quectel EC21-EC, Teltonika TM2500

Технологія LTE(CaT1)/3G(UMTS/HSPA)/2G(GSM/GPRS)/GNSS/BLUETOOTH

GNSS GNSSGPS, GLONASS, GALILEO, BEIDOU, QZSS, AGPS

Приймач 33 канал

Чутливість GNSS приймача-165 дБм

Точність<3 м

Гарячий запуск< 1 с

Холодний запуск< 25 с

Теплий запуск< 35 с

МЕРЕЖА

Технологія LTE Cat 1, UMTS, GSM

2G діапазони EC21-AU:GSM: B2/B3/B5/B8

EC21-EC:GSM: B3/B8

3G діапазони EC21-AU:WCDMA: B1/B2/B5/B8

EC21-EC:WCDMA: B1/B8

4G діапазони EC21-AU:LTE FDD: B1/B2/B3/B4/B5/B7/B8/B28

LTE TDD: B40

EC21-EC:LTE FDD: B1/B3/B7/B8/B20/B28A

Передача даних LTE: LTE FDD: Макс 10Мбіт/с (DL)/Макс 5Мбіт/с (UL)

LTE TDD: Макс 8.96 Мбіт/с (DL)/Макс 3.1 Мбіт/с (UL)

UMTS:WCDMA: Макс 384Кбіт/с (DL)/Макс 384Кбіт/с (UL)

GSM:GPRS: Макс 107Кбіт/с (DL)/Макс 85.6Кбіт/с (UL)

Підтримка даних SMS (текст/дані)

НАПРУГА ЖИВЛЕННЯ

Нормальний режим роботи 10 - 30 В DC із захистом від перенапруги

Вбудована резервна батарея 170 мAh Li-Ion батарея 3.7 В (0.63 Wh)

BLUETOOTH

Специфікація 4.0+LE

Підтримувані периферійні пристроїДатчик температури та вологості, OBDII dongle, Inateck сканер штрих-коду, Підтримка універсальних датчиків BLE

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Розміри 65 x 56.6 x 20.6 мм (Д x Ш x В)

Вага 55 г

УМОВИ РОБОТИ

Робоча температура (без батареї) -40 ° C до +85 ° C

Температура зберігання (без батареї) -40 ° C до +85 ° C

Робоча вологість 5% до 95% без конденсації

Ступінь захисту від проникнення IP41

Температура заряджання батареї 0 °C до +45 °C

Температура розряду батареї -20 ° C до +60 ° C

Температура зберігання батареї -20 ° C до +45 ° C 1 місяць

-20 °C до +35 °C 6 місяців

ІНТЕРФЕЙСИ

Цифровий вхід 3

Негативний вхід 1 (Цифровий вхід 2)

Імпульсний вхід 2 (Цифровий вхід 1, Цифровий вхід 2)

Цифровий вихід 3

Аналоговий вхід 2

Вхід адаптера CAN1

1-Wire1

GNSS антенаВнутрішня з високим коефіцієнтом посилення

GSM антенаВнутрішня з високим коефіцієнтом посилення

USB2.0 Micro-USB

LED індикація2 LED індикатора стану

SIM Micro-SIM + eSIM

Внутрішня пам'ять128MB

ФУНКЦІЇ

Датчики Акселерометр

СценаріїЗелене водіння, Визначення перевищення швидкості, Оповіщення про блокування GSM сигналу, Розрахунок витрати палива по GNSS, Контроль цифрових виходів за дзвінком, Виявлення надмірного холостого ходу, Іммобілайзер, Читання повідомлень iButton, Визначення відключення, Визначення , Оповіщення про поїздки

Режими снуGPS сон, Онлайн глибокий сон, Глибокий сон, Ультра глибокий сон

Оновлення конфігурації та прошивки FOTA Web, FOTA, Teltonika Configurator (USB, Bluetooth), FMBT мобільний додаток (Конфігурація)

SMSКонфігурація, Події, Контроль цифрових виходів, Налагодження

GPRS командиКонфігурація, Контроль цифрових виходів, Налагодження

Синхронізація часу GNSS, NITZ, NTP

Моніторинг пального LLS (аналоговий), LV-CAN200, ALL-CAN300, CAN-CONTROL, OBDII dongle
